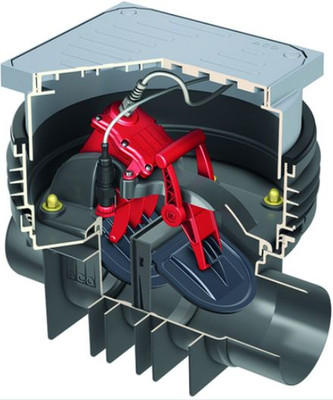

Aco Quatrix-K Fäkalien-Rückstauautomat Typ 3F zum Einbau in die Bodenplatte

Art. Nr.: 003020007001002003001

zum Einbau in die Bodenplatte weiterlesen

Mehr Ansichten

Beschreibung

Details

Der ACO Fäkalien-Rückstauautomat Quatrix-K Typ 3F entspricht der DIN EN 13564 und ist speziell für den Einbau in die Bodenplatte konzipiert. Der Rückstauverschluss kann mit einem Abdichtungsflansch gegen drückendes Wasser aufgerüstet werden.

Der Aco Fäkalien-Rückstauautomat ist für den Einsatz bei fäkalienhaltigem Abwasser bestimmt. Immer wenn eine Toilette unterhalb der Rückstauebene installiert ist, ist es notwendig einen Rückstauverschluss Typ 3F einzusetzen. Die Rückstauebene wird von der örtlichen Behörde (Ortssatzung) festgelegt. Falls keine Angaben vorliegen, gilt in der Regel die Höhe der Straßenoberkante der Anschlussstelle. Alle Entwässerungsgegenstände unterhalb dieses Niveaus sind rückstaugefährdet und deshalb durch entsprechende Maßnahmen vor Rückstau zu sichern.

Im normalen Betriebszustand sind beide Klappen des Rückstauautomaten geöffnet. Wenn Rückstau von der Kanalseite entsteht, wird der Betriebsverschluss automatisch verschlossen. Dies wird mit einer pneumatischen/elektrischen Steuerung vollzogen. Sobald das Abwasser in der Rohrleitung über die zulässige Füllhöhe steigt, wird durch den entsprechenden Unterdruck ein Signal an die Steuereinheit gesendet. Dieses veranlasst, dass die Betriebsverschlussklappe des Quatrix-K DN100 geschlossen wird. Bei Entspannung der Rückstausituation wird die Klappe wieder automatisch geöffnet. Bei Stromausfall erhält ein integrierter Akku die Betriebsbereitschaft des Fäkalienrückstauautomaten von Aco bis zu 8 Stunden. Der Aco Quatrix-K enthält zusätzlich einen Notverschluss. Dieser kann von Hand betätigt werden.

Produktvorteile:

minimales Eigengefälle von 12 mm
optimal für den Sanierungsfall
höhenverstellbares Aufsatzstück für perfekte Anpassung an das Bodenniveau
pneumatisches Messsystem für störungsfreien Betrieb

Quatrix K mit Schachtsystem ist in den Nennweiten DN 100, DN 125 und DN 150 lieferbar.

Der Aco Quatrix-K Fäkalien-Rückstauautomat Typ 3F zum Einbau in die Bodenplatte Preis von 1.915,59 € bezieht sich auf 1 Stk.

Weitere Varianten: DN 100, DN 125, DN 150

Technische Daten

Zusätzliche Information

Einheit Stk
Lieferverfügbarkeit Lieferzeit 2-5 Werktage
Abwasser fäkalienhaltig
Einbauart Bodenplatte
Hersteller Aco
Typ Typ 3F
Serie Quatrix-K
