Wofür wird eine Entwässerungsrinne benötigt?
Eine Entwässerungsrinne nimmt Oberflächenwasser auf und leitet es kontrolliert von befestigten Flächen ab. Sie wird beispielsweise in Garageneinfahrten, auf Hofflächen, Terrassen oder vor Gebäudeeingängen eingesetzt. Dadurch kann verhindert werden, dass sich Regenwasser an unerwünschten Stellen sammelt oder in Richtung Gebäude läuft. Das Wasser wird über die Rinne zu einem vorgesehenen Ablauf, einer Versickerung oder – sofern zulässig – zur Entwässerungsleitung geführt. Voraussetzung für eine zuverlässige Funktion ist ein passend geplanter Verlauf der gesamten Entwässerung.
Wie wird eine Entwässerungsrinne eingebaut?
Vor dem Einbau sollten Verlauf, Höhenlage und Ablaufpunkt festgelegt werden. Anschließend wird ein geeigneter Graben hergestellt und der Untergrund entsprechend dem verwendeten Rinnensystem vorbereitet. Viele Entwässerungsrinnen werden in einem ausreichend tragfähigen Betonbett eingebaut. Die genaue Einbauweise richtet sich nach Hersteller, Rinnentyp und späterer Belastung. Wichtig ist zudem, dass die angrenzende Fläche so ausgeführt wird, dass Wasser zuverlässig zur Rinne gelangt. Nach dem Einbau werden die vorgesehenen Abdeckroste eingesetzt.
Wie wird die Rinne angeschlossen?
Je nach System stehen unterschiedliche Möglichkeiten für den Ablaufanschluss zur Verfügung. Eine Entwässerungsrinne mit Einlaufkasten ermöglicht beispielsweise das Sammeln und Weiterleiten des Wassers an einem definierten Punkt.
Für andere Systeme können Stirnwände, Ablaufstutzen oder weitere Formteile erforderlich sein. Anschluss, Gefälle und Entwässerungsweg sollten bereits vor dem Einbau aufeinander abgestimmt werden.
Welche Belastbarkeit ist erforderlich?
Die passende Entwässerungsrinne richtet sich vor allem danach, wie die Fläche später genutzt wird. Für Wege oder Terrassen können begehbare Entwässerungsrinnen ausreichen.
Bei Garageneinfahrten oder Hofflächen werden dagegen entsprechend PKW-befahrbare Rinnen benötigt. Für stärker beanspruchte Flächen stehen außerdem LKW-befahrbare Entwässerungsrinnen zur Verfügung.
Entscheidend sind somit Einsatzbereich, Belastung, Rinnenbreite, Ablaufleistung und Anschlussart. Rinnenkörper, Rost, Einlaufkasten und Anschlusskomponenten sollten dabei technisch aufeinander abgestimmt sein.
-
Aco Hexaline Rinne 2.0 ohne Rost
ca. 1-3 Arbeitstage (Mo-Fr)
9,80 €*pro VPE (1 Stk)- preiswertes Rinnensystem aus Kunststoff
- viele passende Roste
- einfache Verlegung
Details
-
Aco Self Euroline Stegrost mit Microgrip
ca. 1-3 Arbeitstage (Mo-Fr)
ab 17,91 €*pro Stk- Pkw-befahrbar
- leicht und bequem zu montieren
2 Varianten
-

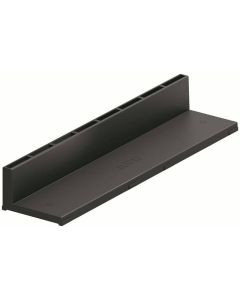

Aco Hexaline Kombistirnwand
ca. 1-3 Arbeitstage (Mo-Fr)
11,17 €*pro VPE (1 Stk)- passend für Hexaline, Hexaline 2.0 und Euroline Rinnen
- für Rinnenanfang oder Rinnenende
- Ablauf auch ohne Stutzen möglich
Details
-
Aco Hexaline Revisionselement für Rinne mit Schlitzaufsatz
ca. 1-3 Arbeitstage (Mo-Fr)
38,95 €*pro VPE (1 Stk)Details
-
Aco Hexaline Universaleckstück Kunststoff (schwarz)
ca. 1-3 Arbeitstage (Mo-Fr)
32,25 €*pro VPE (1 Stk)Details
-
Aco Self Hexaline Schlitzrahmen Kunststoff 0,50 m
ca. 1-3 Arbeitstage (Mo-Fr)
20,15 €*pro VPE (1 Stk)- korrosionsbeständig und UV-stabil
- optional Revisionselement zur Wartung und Reinigung
Details
-
Aco Self Euroline Geruchsverschluss EK 30/DN 100
ca. 1-3 Arbeitstage (Mo-Fr)
28,80 €*pro VPE (1 Stk)- passend für das Aco Self Euroline Rinnensystem entwickelt
Details
-
Aco Self Euroline Geruchsverschluss Rinne 2-teilig
ca. 1-3 Arbeitstage (Mo-Fr)
24,78 €*pro VPE (1 Stk)- passend für das Aco Self Euroline Rinnensystem entwickelt
Details
-
Aco Self Euroline Stirnwand mit Stutzen für Rinnenende
ca. 1-3 Arbeitstage (Mo-Fr)
26,61 €*pro VPE (1 Stk)Details
-
Aco Self Euroline Stirnwand für Rinnenanfang/-ende
ca. 1-3 Arbeitstage (Mo-Fr)
11,05 €*pro VPE (1 Stk)Details
-
Aco Profiline Kunststoffstegrost Breite 123 mm 1 m
ca. 2-5 Arbeitstage (Mo-Fr)
36,45 €*pro VPE (1 Stk)- begehbar
- mit seitlicher Verriegelung
- ohne Abdeckrost
Details
-

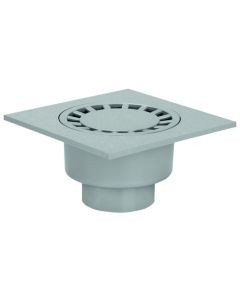

Aco Haus- und Hofablauf 25 x 25 cm Grau
ca. 2-5 Arbeitstage (Mo-Fr)
32,19 €*pro VPE (1 Stk)- Kunststoff
- inkl. Rost
- belastbar bis 1,5 t
Details
-
Aco Haus- und Hofablauf 20 x 20 cm Schwarz
ca. 2-5 Arbeitstage (Mo-Fr)
35,31 €*pro VPE (1 Stk)- Kunststoff
- inkl. Rost
- belastbar bis 1,5 t
Details
-
Aco Haus- und Hofablauf 20 x 20 cm Grau
ca. 2-5 Arbeitstage (Mo-Fr)
37,90 €*pro VPE (1 Stk)- Kunststoff
- inkl. Rost
- belastbar bis 1,5 t
Details
-
Aco Haus- und Hofablauf 20 x 20 cm Terracotta
ca. 2-5 Arbeitstage (Mo-Fr)
37,90 €*pro VPE (1 Stk)- Kunststoff
- inkl. Rost
- belastbar bis 1,5 t
Details
-
Aco Self Xtrapoint Kunststoffrost
ca. 2-5 Arbeitstage (Mo-Fr)
91,02 €*pro VPE (1 Stk)- Ersatzteil für Punktablauf
- PKW-befahrbar
Details
