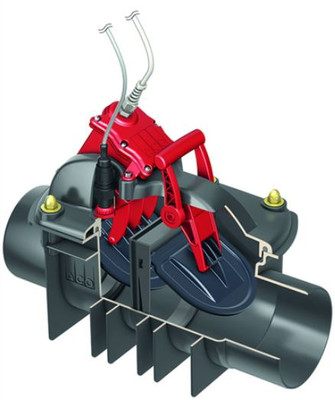

Aco Quatrix-K Fäkalien-Rückstauautomat Typ 3F zum Einbau in freiliegende Abwasserleitungen

Aco Quatrix-K Fäkalien-Rückstauautomat Typ 3F zum Einbau in freiliegende Abwasserleitungen

Hersteller
Aco
Art. Nr.:
003020007001002001001
ca. 4-10 Arbeitstage (Mo-Fr)
  • zum Einbau in eine freiliegende Abwasserleitung
  • pneumatischen/elektrischen Steuerung
  • mit integriertem Akku und Hand-Notverschluss
ab 2.271,82 €*
pro Stk
=
=
  • zum Einbau in eine freiliegende Abwasserleitung
  • pneumatischen/elektrischen Steuerung
  • mit integriertem Akku und Hand-Notverschluss

Produktbeschreibung

Der Aco Fäkalien-Rückstauautomat Quatrix-K Typ 3F entspricht der DIN EN 13564 und ist für den Einbau in eine freiliegende Abwasserleitung bei fäkalienhaltigem Abwasser bestimmt.

Immer wenn eine Toilette unterhalb der Rückstauebene installiert ist, ist es notwendig einen Rückstauverschluss Typ 3F einzusetzen. Die Rückstauebene wird von der örtlichen Behörde (Ortssatzung) festgelegt. Falls keine Angaben vorliegen, gilt in der Regel die Höhe der Straßenoberkante der Anschlussstelle. Alle Entwässerungsgegenstände unterhalb dieses Niveaus sind rückstaugefährdet und deshalb durch entsprechende Maßnahmen vor Rückstau zu sichern.

Im normalen Betriebszustand sind beide Klappen des Rückstauautomaten Quatrix-K DN 150 Typ 3 F geöffnet. Wenn Rückstau von der Kanalseite entsteht, wird der Betriebsverschluss automatisch verschlossen. Dies wird mit einer pneumatischen/elektrischen Steuerung vollzogen. Sobald das Abwasser in der Rohrleitung über die zulässige Füllhöhe steigt, wird durch den entsprechenden Unterdruck ein Signal an die Steuereinheit gesendet. Dieses veranlasst, dass die Betriebsverschlussklappe geschlossen wird. Bei Entspannung der Rückstausituation wird die Klappe wieder automatisch geöffnet. Bei Stromausfall erhält ein integrierter Akku die Betriebsbereitschaft bis zu 8 Stunden. Der Aco Rückstauautomat Quatrix-K enthält zusätzlich einen Notverschluss. Dieser kann von Hand betätigt werden.

Produktvorteile:

minimales Eigengefälle von 12 mm
optimal für den Sanierungsfall
pneumatisches Messsystem für störungsfreien Betrieb

Quatrix-K für freiliegenden Rohrleitungen ist in den Nennweiten DN 100. DN 125 und DN 150 lieferbar.

Der Aco Quatrix-K Fäkalien-Rückstauautomat Typ 3F zum Einbau in freiliegende Abwasserleitungen Preis von 2.271,82 € bezieht sich auf 1 Stk.

Weitere Varianten: DN 100, DN 125, DN 150

Technische Daten
Lieferverfügbarkeit ca. 4-10 Arbeitstage (Mo-Fr)
Hersteller Aco
Einheit Stk
Abwasser fäkalienhaltig
Einbauart freiliegende Abwasserl.
Typ Typ 3F
Serie Quatrix-K
